WYKRYWAMY MIEJSCA SKRAPLANIA SIĘ PARY WODNEJ I POWSTAWANIA GRZYBÓW

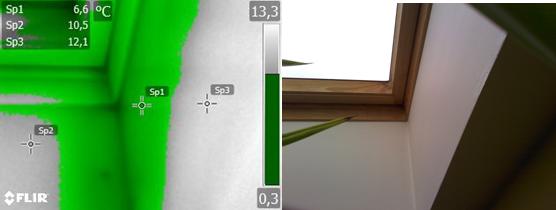

Kamerą można wykryć niewidzialne ludzkim okiem obszary skraplania się pary wodnej w czasie normalnej eksploatacji. Na zdjęciu poniżej taki obszar w okolicy okna dachowego zaznaczono kolorem zielonym (zdjęcie własne).

REKLAMACJA WYKONANIA BUDYNKU


Zdjęcia wykonane kamerą termowizyjną i ich fachowa interpretacja pozwalają zazwyczaj szybko załatwić reklamacje u wykonawcy, sprzedającego. Na zdjęciu obok wykazano przemarzanie w pokoju narożnym w budynku szkieletowym. Kolorem fioletowym zaznaczono obszar przenikania powietrza o ujemnej temperaturze. Wykonawca poprawił ocieplenie i szczelność. Okazało się miedzy innymi, że na całej długości ścian rozcięta była folia wiatroizolacyjna (zdjęcie własne - od wewnątrz).

SPRAWDZAJ OCIEPLENIE INSTALACJI ELEKTRYCZNEJ


Gniazdka elektryczne należy po ich osadzeniu w ścianie dokładnie izolować. Na zdjęciu obok widzimy, że elektryk montując gniazdo elektryczne naruszył w ścianie ciągłość izolacji efektem czego jest napływ zimnego powietrza – zaznaczono je kolorem niebieskim (zdjęcie własne - od wewnątrz).

LOKALIZACJA PRZECIEKÓW W OGRZEWANIU


lokalizacja-przeciekowKamerą termowizyjną można szybko zlokalizować przecieki w ogrzewaniu podłogowym, ustalić przebieg rur centralnego ogrzewania a także wykryć awarie na zewnątrz (zdjęcie z instrukcji firmy FLIR).

OKNA DACHOWE POD SPECJALNĄ TROSKĄ


okna dachowe-pod-specjalna-troskaOkna dachowe często nie są "dopieszczane" przez wykonawców co widać na zdjęciu obok gdzie kolorem niebieskim zaznaczono obszary nieszczelności oraz braków izolacji. Zbyt często widzimy takie lub podobne wady osadzenia okien dachowych i dlatego radzimy zwracać szczególną uwagę na dokładne uszczelnienie i izolację okien dachowych na poddaszu (zdjęcie własne - od wewnątrz).

ZAWSZE BADAMY WENTYLACJĘ


Niesprawna wentylacja

(nawiew zimnegopowietrza do wewnątrz).

badamy-wentylacje-1

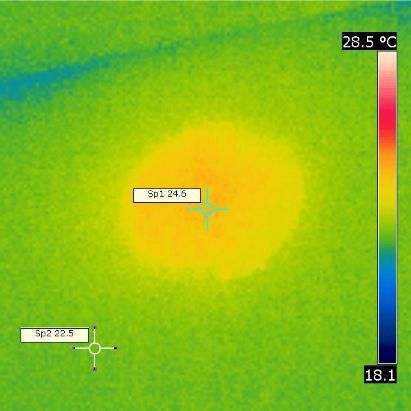

Wentylacja sprawna (ciepłe i wilgotne powietrze jest

usuwane przez kratkę wentylacyjną ogrzewając ją).

badamy-wentylacje-2



ZOBACZ TO CO NIEWIDZIALNE LUDZKIM OKIEM


Ładne drzwi

badamy-wentylacje-1

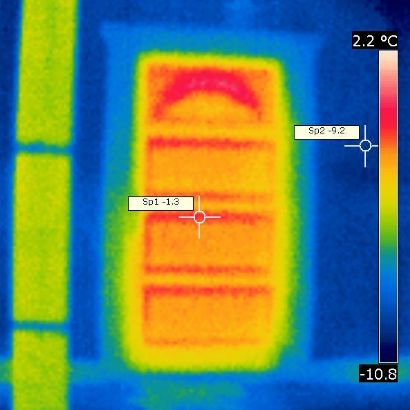

... ale zimne (zdjęcie własne od zewnątrz).

badamy-wentylacje-2



INSPEKCJA PRZED ZAKUPEM DOMU CHRONI NASZE INTERESY

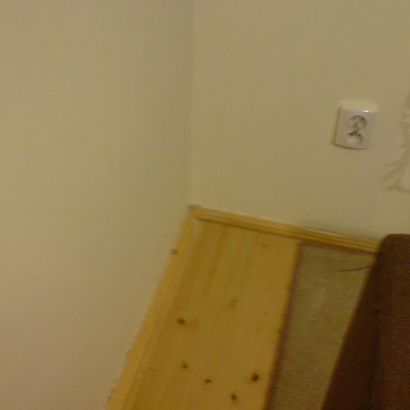

Narożnik pokoju

- nie widać nic niepokojącego

badamy-wentylacje-1

... ale zdjęcie termowizyjne pokazuje,że na pewno wystąpi grzyb w obszarze zaznaczonym na niebiesko (zdjęcie własne - od wewnątrz).

badamy-wentylacje-2



MĄDRY POLAK PO SZKODZIE


Nasz klient kupił dom, który wg sprzedającego był bardzo dobrze ocieplony. Mury rzeczywiście były grube ... ale kamera termowizyjna wykazała ,że niektóre duże fragmenty ściany miały gorsze wskaźniki ochrony cieplnej niż okna. Okazało, że w murze trójwarstwowym (na zdjęciu) było tylko 2 cm styropianu. A więc ściana do ponownego ocieplenia... i nieprzewidziane koszty (zdjęcie własne – od zewnątrz).

FUNDAMENT JAK GRZEJNIK


Ten czerwony pasek na dole to fundament w obiektywie kamery termowizyjnej. Okazało się, że fundament nie został w ogóle ocieplony przez firmę wykonawczą, która sprzedała dom pod klucz. Reklamacja klienta została uwzględniona, ale po co w taki głupi sposób pracować na złą opinię (zdjęcie własne - od zewnątrz).

UWAGA NA TARASY


Wykonanie tarasów powinno być dobrze zaplanowane i starannie wykonane. Każdy błąd będzie co roku potęgował swoje negatywne działanie. Na zdjęciu obok widać ucieczkę ciepła na zewnątrz poprzez drzwi balkonowe na taras. Okazało się ,że pod schodkami tarasowymi nie było izolacji. Ucieczkę ciepła zaznaczono kolorem czarnym/zdjęcie własne od zewnątrz/ .

SCHODY JAK GRZEJNIK


Schody wejściowe do domu nie zostały odpowiednio zaizolowane tj. między schodami a fundamentem brak jest izolacji i dlatego ciepło poprzez beton przedostaje się od wewnątrz na zewnątrz bez przeszkód. Krótko mówiąc grzejnik na zewnątrz/zdjęcie własne - od zewnątrz/ .

WADLIWY MONTAŻ OKIEN


Oto klasyczne partactwo montażu okien. Kolorem niebieskim zaznaczono obszary gdzie nie ma pianki izolacyjnej między murem a ościeżnicą okna albo jest ona w niewystarczającej ilości. Zauważmy, że temp. szyby wynosi 18,2 C, temp. ściany 20,7 C a temp. na styku ościeżnicy i muru tylko 9,1 C. Ile ciepła w kwh ucieknie w trakcie roku - można wyliczyć (zdjęcie własne – od zewnątrz).

WADLIWA PRODUKCJA OKIEN


Niekiedy zdarza się tak: kupujemy nowe okna, pilnujemy fachowego montażu i... słyszymy w nocy jak woda kapie z parapetu. Okazuje się, że para wodna intensywnie skrapla się na styku szyb z ramą okienną, ścieka na ramę potem na parapet a w końcu na podłogę (na zdjęciu kolor zielony to woda). Zgłaszamy problem do sprzedawcy okien. Najczęściej usłyszymy, że winna jest zbyt wysoka wilgotność i niesprawna wentylacja. Badamy zatem wilgotność i sprawność wentylacji - wszystko jest w normie a para wodna nadal obficie skrapla się na szybach a parapety i założone rolety zaczynają niszczeć. Co wtedy robić? Warto wiedzieć, że przyczyną tego wszystkiego może być wada produkcji okien tj. zbyt płytkie osadzenie szyby w ramie lub wadliwe uszczelki. My potrafimy to udowodnić! (zdjęcie własne od wewnątrz).

BŁĘDY OCIEPLENIA PODDASZA


Z naszej praktyki wynika, że stosunkowo dużo błędów popełnia się w trakcie ocieplenia poddasza. Tu każdy błąd jest widoczny. Na zdjęciu termowizyjnym obok widać cały zestaw błędów (obszary zaznaczone na niebiesko): braki w ciągłości izolacji wełną szklaną, napływ zimnego powietrza przez rozerwaną folię oraz wadliwy montaż okna. Wykonawca oczywiście poprawił swoje błędy po raporcie z badania na swój koszt ale czy warto było zrobić taką "fuszerkę"? (zdjęcie własne od wewnątrz).

LOKALIZACJA PĘKNIĘĆ W BUDYNKU


Dopiero po wykonania zdjęcia termowizyjnego okazało się, że pęknięcie budynku powoduje mocny mostek termiczny przez który ucieka ciepło za które płacą ryczałtowo wszyscy mieszkańcy (zdjęcie własne - od zewnątrz).

UWAGA NA PIWNICE i GARAŻE

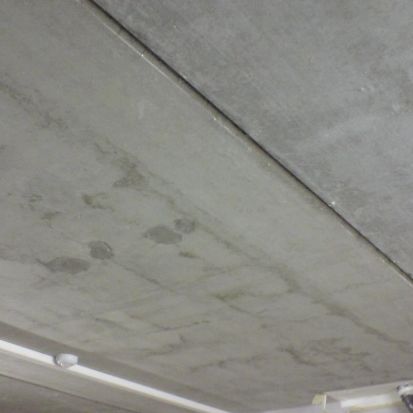

Widok stropu od strony garażu

badamy-wentylacje-1

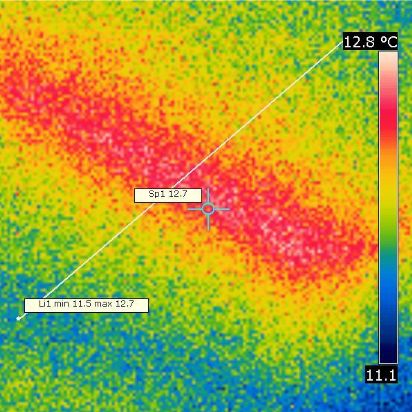

Na tym stropie postawiono ściankę ale nie zaizolowano jej dobrze od dołu (zdjęcie własne od zewnątrz) .

badamy-wentylacje-2



BRAK ARGONU MIĘDZY SZYBAMI CZY COŚ INNEGO?


Co pokazuje zdjęcie obok? Na pierwszy rzut oka jest to brak dostatecznego ciśnienia argonu pośrodku okna. A może jest wklęśnięcie szyby z powodu jej zbyt małej grubości? Gdzie leży prawda? My potrafimy odpowiedzieć (zdjęcie własne - od zewnątrz).

WYKRYWAMY ZAWILGOCENIA


Na obrazach w podczerwieni szybko można wykryć wszelkiego rodzaju zawilgocenie: w podłogach ,na dachach oraz ścianach (zdjęcie z instrukcji kamery firmy FLIR).

JAKIE STRATY CIEPŁA POWODUJĄ WYKRYTE WADY OCIEPLENIA I SZCZELNOŚCI BUDYNKÓW?


Ocenia się, że może to być 20 - 30% (obok wyciąg z tekstu programu FLIR).

W BADANIACH TERMOWIZYJNYCH WAŻNE JEST DOŚWIADCZENIE!


Przeprowadzając badania budynków kamerą termowizyjną należy bardzo uważać aby nie popełnić błędów niewłaściwej interpretacji Doświadczenie operatora ma tu wyjątkowo duże znaczenie. Na zdjęciu obok jedna z przestróg z instrukcji programu firmy FLIR.



W CZYM JESZCZE POMOŻE NAM KAMERA TERMOWIZYJNA?


- pomoże nam wykryć wady paneli słonecznych

- pomoże nam ocenić szczelność chłodni

- pomoże nam wykryć stany przedawaryjne maszyn
